Lugar: EL Masnou ( Barcelona )
Fecha:
Enero 2012
La estructura elevable esta compuesta por:
1. Cesta continente
2. Elementos mecánicos de elevación
3. Motor eléctrico y reductor
4. Central radio gestión electrónica
CESTA CONTINENTE:
La cesta continente se diseña con el objetivo de transportar pequeños objetos de poco peso en su deslizamiento por el túnel o chimenea creada y existente en la instalación.
La cesta elevable esta constituida por una estructura soldada compuesta por tubos regulares de 25x25mm de aluminio de 2,5mm de espesor.
Las medidas son de 300mm ancho x 860mm alto x 155mm fondo
La estructura de aluminio esta
lacada al horno con tratamiento en color lacado blanco.
La cesta contiene en cada cara de sus lados 4 rodamientos regulables tándem de nylon, así pues hacen un total de 16 rodamientos tándem de nylon para que deslice por el túnel en bajada y subida. Estos rodamientos van acollados con tornillos roscados de 10mm y tuercas autoblocantes M6 DIN 985 y arandelas GROWER ZN M6 DIN 127. Va forrada por 3 de sus lados por chapa aluminio lacado blanco de 1mm de espesor y plegada a medida.
ELEMENTOS MECANICOS Y DE ELEVACIÓN.
Este sistema tiene la función de hacer elevar o descender la cesta por el túnel o chimenea existente en la instalación.
El sistema de elevación de la cesta esta compuesto por dos líneas de cable acero
galvanizado 3mm con recubrimiento plástico 0,5mm que son enrolladas en dos discos/poleas plásticas
y pasantes de
160mm de diámetro situadas en un eje metálico octogonal de 0,80mm de espesor. Este eje se apoya en un costado sobre una capsula contera
con espiga de 12mm que encaja en un rodamiento nylon de bolas de 28mm. En el otro costado un eje con chavetero
18mm
macizo hace la función de transmisor de la fuerza del motor eléctrico. Las líneas de cable se acaban en dos mosquetones de seguridad L:60mm DIN 529 para anclaje rápido. Se utilizan
4 uds. de mordazas sujetacables D:3-4mm DIN 1 para la sujeción de dichos cables. Los cables son guiados hasta la polea por dos poleillas metálicas de 11mm diámetro. Finalmente existen dos cubiertas de aluminio curvadas ( no se aprecian en la foto que se adjunta) que siguen el diámetro de las
poleas para impedir que en caso de atascarse al cesta, los cables no se liasen o se saliesen de la polea.
MOTOR ELÉCTRICO PARA LA ELEVACIÓN:
La función del motor es la transmisión de movimiento continuado al eje que contiene las poleas para las operaciones de subida y bajada.
Características:
Motor eléctrico marca ALREN monofásico 1500rpm 230v 0,18KW/0,25CV
Autoventilado.
Reductor Tausend RSTV040 i=60
El conjunto da unas prestaciones equivalentes de 43Nm de potencia y 23 revoluciones por minuto.
Como otras características, el motor es asíncrono y lleva condensador.
GESTION ELECTRONICA Y CENTRAL DE MANDO RADIO.
La función de este elemento es asociar los dos puntos de mando vía radio que gestionan la elevación, delimitar el final de recorrido de subida y de bajada, señalizar por seguridad la elevación o descenso, limitar por seguridad el tiempo de funcionamiento máx. del motor.
Características de la central radio:
El receptor AXROLL RTS de Somfy permite dar órdenes a distancia a un motor eléctrico 230v . Pueden conectarse al AXROLL diferentes sistemas de seguridad y de señalización. Este producto cumple con las disposiciones relativas a los armarios de mando de la norma EN 60335-2-95. El AXROLL permite una instalación conforme con las normas EN 13241 y EN 12453.
Tensión de alimentación: 230Vca 50-60Hz
Fusible 250v – 5 A temporizado
Potencia máxima del motor 230Vca 750W
Indice de protección: IP 55
Tª ambiente funcionamiento: -15º C a +55ºC
Frecuencia radio : 433,42 Mhz
Alimentación de accesorios: 24 Vcc continua
Luz naranja: 24v 10W max. O 230V 40W max.
Salida auxiliar: Contacto normalmente abierto (NO) 250Vca-500w
Clase de utilización: 1, la tierra debe estar.
Numero de canales memorizables: 32
Parametrización:
La central radio esta parametrizada con funcionamiento 3 botones, Subida/Stop/Bajada
Las entradas de seguridad 2 y 3 están configuradas para parada de emergencia al cerrar el contacto de dos microrruptores Cherry situados en los finales de recorrido. Ese contacto lo cierra la misma cesta
en su movimiento mediante unas pestañas instaladas para tal efecto.
Dos microrruptores Cherry mas están además situados en las puertas de acceso a la cesta, con la función de que; en caso de abrir las puertas en pleno funcionamiento del sistema, se abra el contacto de los microrruptores y corte la alimentación eléctrica directa (N) del motor, deteniendo el movimiento por seguridad.
La Central radio ARXOLL RTS además alimenta dos señalizaciones de luz naranja intermitente situadas al lado de las puertas. Este contacto para luz naranja sin aviso previo se puede configurar con aviso previo, y solo señaliza intermitente durante el funcionamiento del motor, o con 3 destellos breves en caso de tener cualquiera de las dos puertas de túnel abiertas e impedir el funcionamiento del motor.
El AXROLL SOMFY RTS tiene un limitador de tiempo de funcionamiento a 38 segundos. El tiempo máximo en el que el sistema sube o baja la cesta esta comprobado en 37 segundos ( teniendo en cuenta las variaciones de tiempos y recorridos mínimo que provoca el enrolle de los cables en la polea). Si por cualquier motivo el motor funcionara más de esos estipulados 37 segundos de operación, sea por el fallo de un microrruptor de límite de recorrido o por un elemento externo que atascara la cesta, la central Axroll detendría el motor y lo bloquearía electrónicamente impidiendo de nuevo su uso. En tal caso marcará error ( E8 )y se tendría que avisar al instalador para su desbloqueo, arreglar la avería y revisión de todo el sistema.
Lugar:
Persiana autoblocante de extrusión de seguridad lacado color. El sistema de la persianas de seguridad se basa en la insercción de una lama
intermedia de 14 mm entre las lamas principales. Esto evita que la persiana
pueda ser levantada desde el exterior ya que, al intentar empujarla desde abajo, se gira y bloquea la persiana. Su instalación no requiere obra ya que se puede sustituir la persiana antigua por la de seguridad sin tener que cambiar siquiera los cajones existentes.

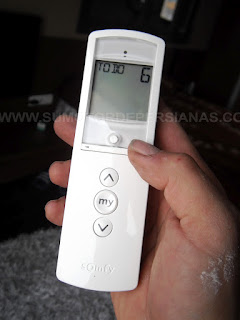

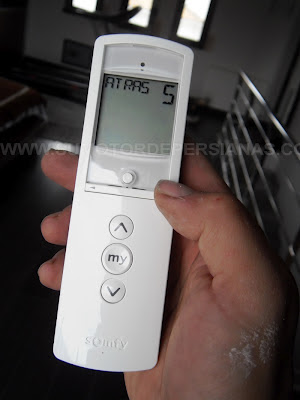

1 Uds de mando multicanal Somfy Telis Chronis 6 RTS color Blanco. El nuevo Telis 6 Chronis RTS combina las funciones de centralización y programación horaria en un solo mando a distancia. La amplia pantalla LCD permite visualizar las programaciones, además de guiar de modo intuitivo a través del menú. En modo manual, Telis 6 Chronis dispone de 6 canales para controlar seis grupos de motorizaciones, dandoles nombre de forma sencilla. En modo automático, se puede programar hasta 6 órdenes por día, para cada día de la semana. La pantalla cuenta con indicador de batería baja, para facilitar el mantenimiento. La programación es sencilla gracias a la función copia/pega. En cualquier momento, se puede pasar de modo automático a manual con el botón de selección. El nuevo mando incluye ventajas de la radiotecnología Somfy como la función de posición preferida MY, la simulación de presencia o la función crepúsculo para Aislamiento Dinámico®.
